丸ワッシャー　

ばね座金(スプリングワッシャー）(2号）　

角ワッシャー　

テーパーワッシャー　

袋ナット　

蝶ナット(2種)　

フランジナット　

アイナット　

アイボルト　

長ナット　

■丸ワッシャー

単位;mm

呼び		内径ｄ	厚み　ｔ	外径 D	生地	ユニクロメッキ	ドブ	ステンレス
ミリサイズ	ウィットサイズ	内径ｄ	厚み　ｔ	外径 D	生地	ユニクロメッキ	ドブ	ステンレス
３		３．３	０．５	８		○		○
３		３．３	(０．８)	１０				○
３．５		３．８	０．５	９
４		４．５	０．８	１０		○		○
			０．８	１２		○		○
			１．０	１６		○		○
			１．０	２０		○		○
			１．６	２５		○
５		５．５	０．８	１２		○		○
			１	１６		○		○
			１	２０		○		○
			１．２	２５		○
				３０
６	(1/4)	６．５	１	１３	○	○	○	○
			１	１６		○		○
			１	２０		○		○
			１．６	２２		○		○
			１．２	２５		○		○
			１．６	３０		○		○
			３．２	４０		○		○
８	(5/16)	８．５	１．６	１８	○	○	○	○
				２０
			１．６	２２		○	○	○
			１．６	２５		○		○
			１．６	３０		○		○
				４０
１０	３/８	１０．５	１．６	２２	○	○	○	○
			１．２（１．５）	２５		○	○	○
			１．２(２．０）	３０		○		○
			２．３	３２		○	○
			３．２	３２		○
			３．２	３５		○
			１．６(２．０）	４０		○	○(3.2t)	○
			１．６(３．０）	５０		○		○
			３．２(５．０）	５０		○		○

呼び		内径ｄ	厚み　ｔ	外径 D	生地	ユニクロメッキ	ドブ	ステンレス
ミリサイズ	ウィットサイズ	内径ｄ	厚み　ｔ	外径 D	生地	ユニクロメッキ	ドブ	ステンレス
１２		１２．５	２．３	２６	○	○	○	○
	1/2	１３．５	２．３	２６	○	○	○	○
			２．３(２．０）	３２		○	○	○
			３．２	３２		○
			３．２	３５		○
			２．３(２．０）	４０		○	○(3.2t)	○
			２．３(３．０）	５０		○		○
			３．２	５０		○
１４		１５	２．６	３０		○		○
１６	５/8	１７	２．６	３２	○	○	○	○
			３．２（２．０）	３８		○	○	○
			２．３(３．０）	５０		○		○
			３．２	５０		○
１８		１９	２．６	３６		○		○
２０	3/4	２１	３．２	４０	○	○	○	○
			３．２	４５		○
			３．２	５０		○
２２	7/8	２３．５	３．２	４４	○	○	○	○
２４		２５．５	４	４８	○	○	○	○
	1	２７	４	５２
２７		２８．５	４	５２
	１　１/８	３０	４．５	５８
３０		３１．５	４．５	５８		○		○
	１　１/４	３３．５	４．５	６２
３３		３４．５	４．５	６２
	１　３/８	３７	５	６８
３６		３８	５	６８
	１　１/２	４０	５	７２
３９		４１	５	７２
４２	(1 5/8)	４４	６	７８
４５	(1 3/4)	４７	６	８２
４８	(1 7/8)	５０	６	８８
５２	2	５４	６	９５
	2.25	６０	８	１０３
	2.5	６７	８	１１５
	(2 3/4)	７３	８	１２５
	3	８０	８	１３２

厚みの（　)内サイズは、ステンレスの厚みです｡

▲ このページの先頭へ戻る　

■ばね座金(スプリングワッシャー）　(2号）

単位;mm
呼び		内径	幅b×厚さt	外径D
ミリサイズ	ウィットサイズ	基準寸法	幅b×厚さt	外径D
３		３．１	１．１×０．７	５．９
３．５		３．６	１．２×０．８	６．６
４		４．１	１．４×１．０	７．６
４．５		４．６	１．５×１．２	８．３
５		５．１	１．７×１．３	９．２
６		６．１	２．７×１．５	１２．２
	１/４	６．５	２．８×１．６	１２．８
８	５/１６	８．２	３．２×２．０	１５．４
	３/８	９．８	３．６×２．４	１７．８
１０		１０．２	３．７×２．５	１８．４
１２		１２．２	４．２×３．０	２１．５
	１/２	１３．０	４．４×３．２	２２．７
１４		１４．２	４．７×３．５	２４．５
１６	５/８	１６．２	５．２×４．０	２８．０
１８		１８．２	５．７×４．６	３１．０
	３/４	１９．５	５．９×４．８	３２．７
２０		２０．２	６．１×５．１	３３．８
２２	７/８	２２．５	６．８×５．６	３７．７
２４		２４．６	７．１×５．９	４０．３
	１´´	２６．０	７．５×６．４	４２．８
２７		２７．５	７．９×６．８	４５．３
	１　１/８	２９．３	８．３×７．１	４７．９
３０		３０．５	８．７×７．５	４９．９
	１　１/４	３２．５	９．１×７．９	５２．７
３３		３３．５	９．５×８．２	５４．７
	１　３/８	３５．８	９．９×８．７	５７．８
３６		３６．５	１０．２×９．０	５９．１
３９	１　１/２	３９．５	１０．７×９．５	６３．１

■角ワッシャー

単位;mm
呼び		内径	厚み	対辺
ミリサイズ	ウィットサイズ	内径	厚み	対辺
6	１/４	6.6	１．２（１．２）	17
８	５/１６	９	１．６（１．５）	２３
１０	３/８	１１	１．６（１．５）	２８
			２．３（２．０）	３２
			２．３	４０
			２．３	５０
			３．２	５０
１２	１/２	１４	２．３（２．０）	３５
			２．３（２．５）	４０
			３．２	５０
１６	５/８	１８	３．２（３．０）	４５
１６	５/８	１８	３．２	５０
２０	６/８	２２	４．５（３．０）	５６
２２	７/８	２４	４．５（３．０）	６４
２４	１‘‘	２６	６．０（３．０）	６８（７３）
３０	１　１/４	３３	６．０	９０

厚みの（　)内サイズは，ステンレスの厚みです｡

■テーパーワッシャー(テーパー座金)

単位;mm
呼び		内径	対辺	５°		８°		１３°
ミリサイズ	ウィットサイズ	内径	対辺	ｔ	ｔ´	ｔ	ｔ´	ｔ	ｔ´
６	１/４	７	２２	２	４．５
８	５/１６	９	２２	２	４．５
１０	３/８	１１	２２	２	４．５	２	５	１．５	６
１２	１/２	１４	２５	２	４．５	２	６	１．５	７
１４		１５．５	３１	３	６	２	７
１６	５/８	１７．５	３１	３	６	２	７	２	９
１８		１８．５	３９	３	６	２．５	８
２０	３/４	２２	３９	３	６	２．５	８	３	１２
２２	７/８	２４	４３	３	６	２	８	４	１４
２４		２６	４８	３．５	７５	２	９
２７	１``	２８	５０	３．５	７５	２	９
３０	１　１/２	３２	５８	４	８	２	１０
３３	１　１/４	３４	６０	４	８	２	１０
３６	１　３/８	３８	６８	４	９
３９	１　１/２	４１	７２	４	９

▲ このページの先頭へ戻る　

■ナット

単位;mm

サイズ	ピッチ	高さ(1,2種)m	高さ(３種)m1	対辺 S	対角　e
M3	０．５	２．４	１．８	５．５	６．４
(M3.5)	０．６	２．８	２	６	６．９
M4	０．７	３．２	２．４	７	８．１
M4.5	０．７５	３．６	２．８	８	９．２
M5	０．８	４	３．２	８	９．２
M6	１	５	３．６	１０	１１．５
M8	１．２５	６．５	５	１３	１５
M10	１．５	８	６	１７	１９．６
M12	１．７５	１０	７	１９	２１．９
(M14)	２	１１	８	２２	２５．４
M16	２	１３	１０	２４	２７．７
(M18)	２．５	１５	１１	２７	３１．２
M20	２．５	１６	１２	３０	３４．６
M22	２．５	１８	１３	３２	３７
M24	３	１９	１４	３６	４１．６
(M27)	３	２２	１６	４１	４７．３
M30	３．５	２４	１８	４６	５３．１
(M33)	３．５	２６	２０	５０	５７．７
M36	４	２９	２１	５５	６３．５
(M39)	４	３１	２３	６０	６９．３
M42	４．５	３４	２５	６５	７５
(M45)	４．５	３６	２７	７０	８０．８
M48	５	３８	２９	７５	８６．５
(M52)	５	４２	３１	８０	９２．４
M56	５．５	４５	３４	８５	９８．１
M60	５．５	４８	３６	９０	１０４
M64	６	５１	３８	９５	１１０
(M68)	６	５４	４０	１００	１１５

サイズ	ピッチ	高さ(1,2種)m	高さ(３種)m1	対辺 S	対角　e
W１/8	４０	３		６	６．９
W5/32	３２	４		８	９．２
W3/16	２４	４		８	９．２
W1/4	２０	５	４	１０	１１．５
W5/16	１８	６．５	５	１４	１６．２
W3/8	１６	８	６	１７	１９．６
W7/16	１４	９	７	１９	２１．９
W１/2	１２	１０	７	２１	２４．２
W5/8	１１	１３	１０	２６	３０
W3/4	１０	１６	１２	３２	３７
W7/８	９	１８	１３	３５	４０．４
W １´´	８	２０	１６	４１	４７．３
W１１/8	７	２２	１８	４６	５３．１
W1 １/4	７	２５	２０	５０	５７．７
W1 3/8	６	２８	２１	５４	６２．４
W1 1/2	６	３０	２３	５８	６７
W1 5/8	５	３２	２５	６３	７２．７
W1 3/4	５	３５	２７	６７	７７．４
W1 7/8	４．５	３８	２９	７１	８２
W　2´´	４．５	４０	３１	７７	８８．９
W2 1/4	４	４５	３４	８５	９３．１
W2 １/2	４	５０	３８	９５	１１０
W2 3/4	３．５	５５	４２	１０５	１２１
W 3´´	３．５	６２	４６	１１０	１２７
W3 1/4	３．２５	６８	５０	１２０	１３９
W3 1/2	３．２５	７２	５４	１３０	１５０
W3 3/4	３	７８	５７	１３５	１５６
W 4´´	３	８２	６０	１４５	１６７
W4 1/4	２．８７５	８８	６５	１５５	１７９
W4 1/2	２．８７５	９２	６９	１６５	１９１
W4 3/4	２．７５	９８	７２	１７５	２０２
W 5´´	２．７５	１００	７６	１８０	２０８

▲ このページの先頭へ戻る　

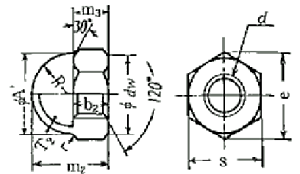

■袋ナット

単位;mm

サイズ	全高 m2	ナット高さ m3	対辺 S	対角　e
Ｍ４	９．５	３．２	７	８．１
Ｍ５	１１	４	８	９．２
Ｍ６	１２	５	１０	１１．５
Ｍ８	１５	６．５	１３	１５
Ｍ１０	１８	８	１７	１９．６
Ｍ１２	２２	１０	１９	２１．９
(M14）	２４	１１	２２	２５．４
Ｍ１６	２８	１３	２４	２７．７
(M18)	３１	１５	２７	３１．２
Ｍ２０	３４	１６	３０	３４．６
Ｍ２２	３８	１８	３２	３７
Ｍ２４	４１	１９	３６	４１．６
(M27)	４６	２２	４１	４７．３
(M30)	５０	２４	４６	５３．１
(M33)	５４	２６	５０	５７．７
（M36）	５９	２９	５５	６３．５
(M39)	６４	３１	６０	６９．３

サイズ	全高 m2	ナット高さ m3	対辺 S	対角　e
W 3/16	７．５	４．５	８	９．２
W 1/4	９．５	５	１０	１１．５
W 5/16	１３	６．５	１４	１６．１
W 3/8	１５．５	８	１７	１９．６
W 1/2	１９．５	１０	２１	２４．２
W 5/8	２５	１３	２６	３０
W 3/4	３０．５	１６	３２	３７
W 7/8	３４	１８	３５	４０．４
W 1´´	３９	２０	４１	４７．３

▲ このページの先頭へ戻る　

■蝶ナット(2種)

単位;mm
サイズ	A´	C	D	H
M3	８	3	17	9
M4	８	3	17	9
M5	１１	4	21	11
M6	１２	4.5	27	13
M8	１４	6	31	16
M10	１７	7.5	36	18
M12	２２	9	48	23
M14	２２	9	48	23
M16	２９	12	68	35
M18	２９	12	68	35
M20	２９	12	68	35

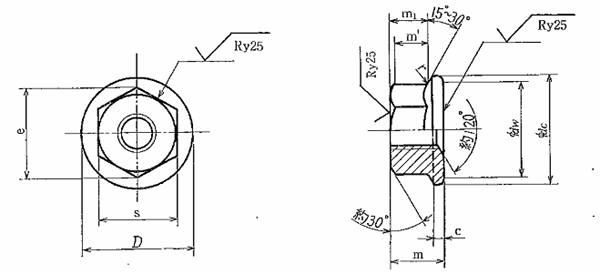

■フランジナット

単位;mm
サイズ	セレイト	対辺 S	対角　e	フランジ径 D	全高 m	6角部高さ m1	フランジﾞ厚　C
M4	無	７	８	１０	４．５	３．２	１．１
	有	７	８	１０	４．５	３．２	１．１
	有	８	９．２	１１	５．０	３．３	１．１
	無	８	９．２	１１	５．０	３．３	１．１
M5	有	８	９．２	１１	５．０	３．３	１．１
	無	８	９．２	１２	５．５	３．３	１．１
	有	８	９．２	１２	５．５	３．３	１．１
	無	８	９．２	１５	５．５	３．３	１．１
	有	１０	１１．５	１５	６．０	４	１．５
M6	無	１０	１１．５	１３	６．０	４	１．５
	有	１０	１１．５	１３	６．０	４	１．５
	無	１０	１１．５	１４	６．０	４	１．２
	無	１０	１１．５	１６	７．０	４	１．５
	有	１０	１１．５	１６	７．０	４	１．５
M8	有	１２	１３．８	１７	７．５	５	１．５
M8	無	１２	１３．８	１７	７．５	５	１．５
M10	無	１４	１６．２	１９	９．０	６	１．８
	有	１４	１６．２	１９	９．０	６	１．８
	無	１４	１６．２	１９	９．０	６	１．８
M12	有	１７	１９．６	２４	１１．０	７	１．８
M12	有	１７	１９．６	２４	１１．０	７	１．８
M14	有	２２	２５．４	３０	１２．０	８	１．８
M14	有	２２	２５．４	３０	１２．０	８	１．８
M16	有	２４	２７．７	３３	１４．０	９	１．８
M16	有	２４	２７．７	３３	１４．０	９	１．８

▲ このページの先頭へ戻る　

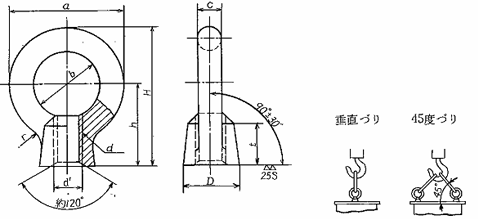

■アイナット

単位;mm
呼び		ａ	ｂ	ｃ	Ｄ	ｔ	ｈ	Ｈ	ｒ	ｄ1	垂直づり	45°づり (2個ニツキ)
ミリサイズ	ウィットサイズ	ａ	ｂ	ｃ	Ｄ	ｔ	ｈ	Ｈ	ｒ	ｄ1	使用荷重ｋｎ(ｋｇｆ)	使用荷重ｋｎ(ｋｇｆ)
Ｍ６	Ｗ 1/4	２５	１４	６．３	１３	１０	２０	32.5	６	７．５	0.588(６０）	0.588(６０）
Ｍ８	Ｗ 5/16	３２．６	２０	６．３	１６	１２	２３	39.3	８	８．５	0.785(８０）	0.785(８０）
Ｍ１０	Ｗ 3/8	４１	２５	８	２０	１５	２８	48.5	１０	１０．６	1.47(１５０）	1.47(１５０）
Ｍ１２	Ｗ 1/2	５０	３０	１０	２５	１９	３６	６１	１２	１２．５	2.16(２２０)	2.16(２２０)
Ｍ１４		６０	３５	１２．５	３０	２３	４２	72	１４	１７	4.41(４５０）	4.41(４５０）
Ｍ１６	Ｗ 5/8	６０	３５	１２．５	３０	２３	４２	72	１４	１７	4.41(４５０）	4.41(４５０）
Ｍ１８		７２	４０	１６	３５	２８	５０	８６	１６	２１．２	6.18(６３０)	6.18(６３０)
Ｍ２０	Ｗ 3/4	７２	４０	１６	３５	２８	５０	８６	１６	２１．２	6.18(６３０)	6.18(６３０)
Ｍ２２	W 7/8	８１	４４	１９	４１	３３	５８	９９	２０	２４	7.74(７９０)	7.74(７９０)
Ｍ２４	W 1´´	９０	５０	２０	４５	３８	６６	111	２５	２５	9.32(９５０）	9.32(９５０）
Ｍ２７		１１０	６０	２５	６０	４６	８０	135	３０	３１．５	14.7(１５００)	14.7(１５００)
Ｍ３０	W1 1/4	１１０	６０	２５	６０	４６	８０	135	３０	３１．５	14.7(１５００)	14.7(１５００)
Ｍ３６	W1 1/2	１３３	７０	３１．５	７０	５５	９５	161.5	３５	３７．５	22.6(２３００）	22.6(２３００）
Ｍ４２	W1 3/4	１５１	８０	３５．５	８０	６４	１０９	184.5	４０	４５	33.3(３４００）	33.3(３４００）
Ｍ４８	W ２´´	１７０	９０	４０	９０	７３	１２３	２０８	４５	５０	44.1(４５００）	44.1(４５００）
Ｍ６４		２１０	１１０	５０	１１０	９０	１５１	２５６	５０	６７	88.2(９０００)	88.2(９０００)
Ｍ８０		２６６	１４０	６３	１３０	１０８	１８４	３１７	６０	８５	147(１５０００）	147(１５０００）

▲ このページの先頭へ戻る　

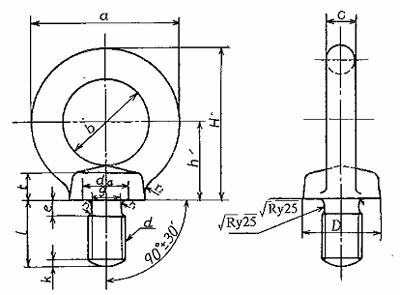

■アイボルト

単位;mm
呼び		ａ	ｂ	ｃ	Ｄ	ｔ	ｈ	Ｈ	ｒ	ｄ1	垂直づり	45°づり (2個ニツキ)
ミリサイズ	ウィットサイズ	ａ	ｂ	ｃ	Ｄ	ｔ	ｈ	Ｈ	ｒ	ｄ1	使用荷重ｋｎ(ｋｇｆ)	使用荷重ｋｎ(ｋｇｆ)
Ｍ６	Ｗ 1/4	２６	１６	５．８	１３．５	６	１４	２７	０．８	７．１
Ｍ８	Ｗ 5/16	３２．６	２０	６．３	１６	５	１７	３３．３	１	９．２	0.785(８０）	0.785(８０）
Ｍ１０	Ｗ 3/8	４１	２５	８	２０	７	２１	４１．５	１．２	１１．２	1.47(１５０）	1.47(１５０）
Ｍ１２	Ｗ 1/2	５０	３０	１０	２５	９	２６	５１	１．４	１４．２	2.16(２２０)	2.16(２２０)
Ｍ１４		６０	３５	１２．５	３０	１１	３０	６０	１．５	１６．２	3.23(３３０)	3.23(３３０)
Ｍ１６	Ｗ 5/8	６０	３５	１２．５	３０	１１	３０	６０	１．６	１８．２	4.41(４５０）	4.41(４５０）
Ｍ１８		７２	４０	１６	３５	１３	３５	７１	２	２０．２	5.29(５４０）	5.29(５４０）
Ｍ２０	Ｗ 3/4	７２	４０	１６	３５	１３	３５	７１	２	２２．４	6.18(６３０)	6.18(６３０)
Ｍ２２	W 7/8	８０	４４	１９	４０	１６．５	４２	８４	２．３	２４．４	7.74(７９０)	7.74(７９０)
Ｍ２４	W 1´´	９０	５０	２０	４５	１８	４５	９０	２．５	２６．４	9.32(９５０）	9.32(９５０）
Ｍ２７		１１０	６０	２５	６０	２２	５５	１１０	２．５	２９．４	11.7(１２００）	11.7(１２００）
Ｍ３０	W1 1/4	１１０	６０	２５	６０	２２	５５	１１０	３	３３．４	14.7(１５００)	14.7(１５００)
Ｍ３３		１３３	７０	３１．５	７０	２６	６５	１３１．５	３	３６．４	14.7(１５００）	14.7(１５００）
Ｍ３６	W1 1/2	１３３	７０	３１．５	７０	２６	６５	１３１．５	３	３９．４	22.6(２３００）	22.6(２３００）
Ｍ４２	W1 3/4	１５１	８０	３５．５	８０	３０	７５	１５０．５	３．５	４５．６	33.3(３４００）	33.3(３４００）
Ｍ４８	W ２´´	１７０	９０	４０	９０	３５	８５	１７０	４	５２．６	44.1(４５００）	44.1(４５００）
Ｍ６４	W2 1/2	２１０	１１０	５０	１１０	４２	１０５	２１０	５	７１	88.3(９０００)	88.3(９０００)
Ｍ８０	W 3´´	２６６	１４０	６３	１３０	５０	１３０	２６３	５	８７	147(１５０００）	147(１５０００）
Ｍ９０		３０２	１６０	７１	１５０	５５	１５０	３０１	５	９７	177(１８０００)	177(１８０００)
Ｍ１００	W 4´´	３４０	１８０	８０	１７０	６０	１６５	３３５	５	１０８	196(２００００)	196(２００００)

▲ このページの先頭へ戻る　

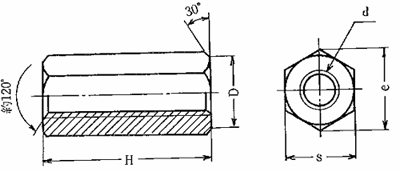

■長ナット

単位;mm

呼びウィットサイズ	長さ H ＼平径 S	１５	２０	２５	３０	３５	４０	５０	６０	７０	８０
１/４	１０		○	○	○
５/１６	１２		○	○	○	○	○	○
５/１６	１４		○	○	○	○	○	○
３/８	１４		○　*	○　*	○　*	○	○　*	○　*
３/８	１７		○	○	○　*	○	○　*	○　*
１/２	１９		○　*	○	○　*	○	○　*	○　*	○	○	○
１/２	２１		○	○	○　*	○	○　*	○　*	○	○	○
５/８	２３		○	○	○	○	○	○	○	○	○
５/８	２６		○	○	○　*	○	○　*	○　*	○　*	○	○
３/４	２６			○	○	○	○	○	○	○	○
３/４	３２			○	○	○	○	○　*	○　*	○　*	○
７/８	３２				○	○	○	○	○	○	○
７/８	３５				○	○	○	○	○	○	○
１‘‘	３５					○	○	○	○	○	○
１‘‘	４１					○	○	○	○	○	○

○；SS材の規格ですが表面処理の在庫は確認下さい｡
＊；ステンレスの規格

呼び

ミリサイズ

長さ H
＼

平径 S

15

２０

２５

３０

３５

４０

５０

６０

７０

８０

１００

M６

１０

*

○

○

○

M８

１３

*

○　*

○　*

○　*

○

○　*

○　*

M１０

１７

*

○　*

○　*

○　*

○　*

○　*

○　*

M１２

１９

○　*

○　*

○　*

○　*

○　*

○　*

○　*

○　*

○

M１４

２２

*

*

*

*

M１６

２４

○

○　*

○　*

○　*

○　*

○　*

○　*

○　*

○　*

M１８

２７

*

*

*

M２０

３０

○

○　*

○

○　*

○　*

○　*

○　*

○　*

*

M２２

３２

○

○

○

○　*

○　*

○　*

○　*

*

M２４

３６

○　*

○

○

○　*

○　*

○　*

○　*

*

M３０

４６

○

○　*

○　*

○

○　*

*

○；SS材の規格ですが表面処理の在庫は確認下さい｡
＊；ステンレスの規格

▲ このページの先頭へ戻る　
